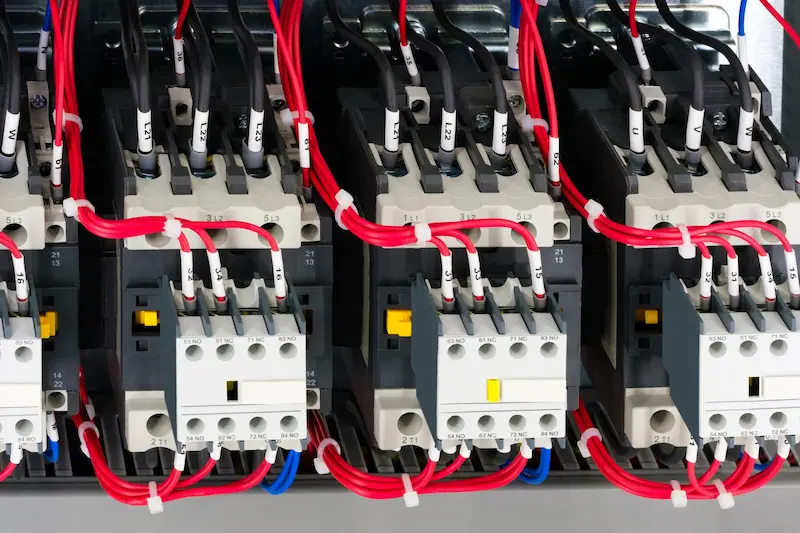

Tipos de terminales eléctricos: Funciones y usos esenciales

Cuando te enfrentas a una instalación eléctrica , ya sea en un entorno doméstico o industrial, la elección y el uso correcto de los tipos de terminales eléctricos son absolutamente cruciales. Un fallo en la conexión puede derivar en cortocircuitos, interrupciones del suministro o, peor aún, riesgos de incendio, afectando gravemente la integridad del sistema y tu seguridad personal. Necesitas soluciones que garanticen la máxima fiabilidad.

Entendemos perfectamente que la complejidad de la oferta actual, con una multitud de formas, tamaños y materiales, puede resultar abrumadora. Probablemente te preocupen aspectos como la fiabilidad de tus conexiones, la optimización del espacio, la facilidad de mantenimiento o simplemente asegurarte de que cada componente cumpla su función sin comprometer la seguridad. Te has preguntado si estás utilizando el terminal más adecuado para cada situación, o cómo garantizar una conexión duradera y eficiente bajo la normativa española.

Descubrirás cómo mejorar la estabilidad de tus conexiones, facilitar el mantenimiento y prevenir daños en los cables. Conocerás los diferentes tipos de terminales eléctricos disponibles, sus aplicaciones específicas y las ventajas que ofrecen, garantizando que cada empalme sea una fuente de confianza. Verás cómo aplicar criterios prácticos para mejorar la continuidad eléctrica y la seguridad, con recomendaciones de fabricantes líderes y prácticas aceptadas en cuadros, automoción y electrónica. Esta guía te proporcionará el conocimiento experto necesario para seleccionar y aplicar los terminales adecuados en cada escenario.

Puntos a recordar

• Elige por forma de conexión (tornillo, lengüeta, empalme, borne) y entorno.
• Respeta calibre AWG/mm² y usa crimpadora compatible con el terminal.
• Aislado vs. no aislado depende de riesgos de contacto y normativa local.
• Vibración y temperatura definen material, recubrimiento y estándar.

La importancia vital de los terminales eléctricos en tus instalaciones

Los terminales eléctricos son componentes fundamentales en cualquier instalación eléctrica, ya que establecen un puente seguro y eficiente entre dos o más conductores, o entre un conductor y un dispositivo eléctrico. Su función principal es garantizar la transferencia ininterrumpida de corriente eléctrica, protegiendo al mismo tiempo tanto el sistema como a los usuarios de posibles accidentes. Sin ellos, las conexiones serían precarias, propensas a fallos y a generar situaciones de riesgo que, según expertos del sector, son la causa de un porcentaje significativo de las incidencias eléctricas.

¿Qué son los terminales eléctricos y por qué son cruciales?

Un terminal eléctrico es el extremo de un conductor, especialmente preparado para facilitar su conexión con otros componentes o aparatos. Actúa como un punto de conexión sin soldadura que asegura la continuidad eléctrica. Son cruciales porque mejoran la estabilidad de las conexiones, facilitan la instalación y el mantenimiento, y previenen el desgaste o daño de los cables por la presión ejercida al apretar tornillos. Además, cumplen una función vital al proteger contra cortocircuitos y sobrecalentamientos, extendiendo la vida útil de toda la instalación.

• Garantizan conexiones seguras y estables, evitando falsos contactos.
• Optimizan la transferencia de energía y datos, reduciendo pérdidas.
• Protegen los cables del desgaste mecánico y eléctrico.
• Facilitan el diagnóstico y la reparación en tareas de mantenimiento.
• Contribuyen a la seguridad general de la instalación eléctrica.

Beneficios clave del uso de terminales adecuados

Utilizar los tipos de terminales eléctricos correctos no es solo una buena práctica, es una necesidad para la durabilidad y seguridad de tu instalación. Los terminales bien seleccionados y aplicados mejoran la conducción eléctrica y reducen el riesgo de falsos contactos, que son causas comunes de fallos y sobrecalentamientos. Facilitan enormemente las labores de instalación y mantenimiento, permitiendo conexiones y desconexiones rápidas cuando sea necesario, especialmente en entornos industriales o automotrices. Aseguran que tu sistema eléctrico opere con la máxima fiabilidad y eficiencia. Por ejemplo, en aplicaciones de automoción o maquinaria industrial, el uso de terminales preaislados es clave para evitar cortocircuitos y proteger los componentes.

Clasificación principal de los terminales eléctricos

Los tipos de terminales eléctricos se clasifican principalmente según su forma y su diseño, lo que determina su aplicación específica. Esta diversidad permite adaptar la conexión a las exigencias de cada aparato, cable o entorno. Conocer estas clasificaciones te ayudará a identificar rápidamente el terminal más adecuado para tus necesidades, desde instalaciones domésticas hasta complejas redes industriales.

Terminales de anillo o tipo ojo: Conexiones permanentes y robustas

Los terminales de anillo, también conocidos como terminales de ojo, son uno de los tipos de terminales eléctricos más comunes y versátiles. Su diseño circular permite fijarlos firmemente a un tornillo o perno, ofreciendo una conexión extremadamente segura y estable. Son ideales para aplicaciones donde se requiere una sujeción robusta y permanente, como en conexiones a tierra en cuadros eléctricos, alternadores y baterías de automóviles, o en tableros de distribución eléctrica. Su principal ventaja es que, una vez instalados, minimizan el riesgo de desconexión o fallos eléctricos por vibración o movimiento. Se encuentran disponibles en diferentes calibres y, a menudo, aislados para mayor protección, siguiendo la norma DIN 46234.

• Forma: Circular, con un orificio central para un tornillo.
• Fijación: Mediante tornillo o perno, proporcionando máxima seguridad.
• Seguridad: Alta, resistente a vibraciones constantes.
• Aplicaciones: Puestas a tierra, bornes de transformadores y equipos de potencia.

Terminales de horquilla o pala: Para un mantenimiento ágil

Los terminales de horquilla o pala se caracterizan por su forma de “U” o “espada”, lo que facilita su instalación y retiro sin necesidad de quitar completamente el tornillo. Esto los hace especialmente útiles en situaciones donde se necesita una conexión rápida y desmontable, o donde el espacio es limitado. Son ampliamente utilizados en regletas de bornes, sistemas eléctricos de control y equipos industriales, donde la agilidad en el mantenimiento es un factor importante. Al igual que los de anillo, puedes encontrar estos tipos de terminales eléctricos con aislamiento de vinilo termoplástico que soporta hasta 105°C, para aumentar la seguridad contra cortocircuitos.

• Forma: “U” o “espada” abierta.
• Fijación: Bajo un tornillo sin retirarlo por completo.
• Ventaja: Facilidad de instalación y desconexión para labores de mantenimiento.
• Aplicaciones: Conexiones en contactores, relés y equipos que requieren mantenimiento periódico.

Terminales de desconexión rápida (Faston): Agilidad en la conexión

Los terminales de desconexión rápida, popularmente conocidos como Faston, son un conjunto de conectores macho y hembra diseñados para crear conexiones encajables que se pueden ensamblar y desensamblar con gran facilidad y sin herramientas. El terminal plano o “Faston” suele ser el hembra, y la “lengüeta” el macho. Estos tipos de terminales eléctricos son extremadamente versátiles y se usan en una amplia variedad de aplicaciones, desde electrodomésticos y sistemas de audio hasta maquinaria industrial y automoción. Su ventaja reside en la rapidez y seguridad de la conexión, permitiendo la sustitución o revisión de componentes de forma eficiente. Existen modelos aislados que proporcionan una protección adicional contra contactos accidentales.

• Conexión: Macho-hembra, encajable con retención por resorte lateral.
• Ventaja: Conexión y desconexión rápida sin herramientas.
• Aplicaciones: Placas electrónicas, interconexión de módulos en armarios de automatización, electrónica automotriz.

Recomendación experta: Combina un macho estañado con una hembra aislada para reducir el riesgo de cortocircuito, especialmente en tareas de mantenimiento que implican la manipulación de componentes.

Terminales tipo bala: Unión compacta y segura

Los terminales tipo bala son conectores cilíndricos que permiten unir dos cables insertando un extremo macho en un extremo hembra. Su diseño compacto y seguro crea una conexión robusta que es difícil de soltar accidentalmente, pero que a la vez permite una desconexión cuando sea necesaria. Al igual que otros tipos de terminales eléctricos, están fabricados generalmente de latón o cobre con un recubrimiento de estaño para resistir la corrosión. Son frecuentes en cableados automotrices, sistemas de audio y cualquier aplicación donde se necesite una conexión segura y desmontable de cables de forma individual, soportando hasta 500 ciclos de conexión-desconexión.

• Forma: Cilíndrica (macho y hembra).
• Conexión: Segura y desmontable.
• Material: Latón o cobre estañado con recubrimiento de níquel en aplicaciones especiales.
• Aplicaciones: Automoción (faros, intermitentes), electrodomésticos, sistemas de audio e iluminación.

Terminales de tope (Butt Connectors): Empalmes permanentes

Los conectores a tope o terminales de tope están diseñados para unir dos cables de forma permanente y segura, creando una extensión o reparando un cable dañado. Son conectores de doble extremo en los que cada cable se introduce por un lado y se crimpa para asegurar la unión. Si un cable es demasiado corto para alcanzar su destino, un conector a tope puede usarse para empalmar una longitud adicional. Son comunes en reparaciones de cableado automotriz, instalaciones de equipos y en cualquier situación donde se requiera una unión fiable y aislada. A menudo vienen preaislados para proteger la conexión de la humedad y garantizar la seguridad eléctrica, o como manguitos de compresión desnudos.

• Función: Unión permanente de dos cables extremo a extremo.
• Diseño: Doble extremo, para crimpar con manguitos.
• Aplicaciones: Reparación de cables, extensiones de circuitos.

Terminales tipo pin y punteras (Ferrules): Protección de hilos flexibles

Los terminales tipo pin o espiga se caracterizan por su forma alargada, diseñada específicamente para facilitar la inserción en bornes o regletas, garantizando una conexión firme y estable. Son especialmente útiles en contactores, bloques de terminales y para cables flexibles, donde la terminación del cable debe ser precisa y robusta. Las punteras o ferrules son terminales tubulares diseñados para proteger los hilos de los cables flexibles al introducirlos en bornes de conexión. Al crimpar una puntera sobre el extremo pelado de un cable, se compactan todos los hilos, evitando que se dispersen y garantizando un contacto óptimo y seguro. Esto previene daños en los hilos individuales y mejora la fiabilidad de la conexión. Están disponibles en versiones desnudas y aisladas, y su uso es muy extendido en cuadros eléctricos y automatismos industriales.

• Función: Proteger y compactar los hilos de cables flexibles, facilitando la inserción.
• Ventaja: Mejora el contacto y previene daños en los hilos sueltos.
• Aplicaciones: Cuadros eléctricos, automatización, bornes de conexión de relés y control.

Consideraciones clave: Aislamiento, material y entorno

Más allá de la forma, la selección de tipos de terminales eléctricos implica considerar aspectos cruciales como el aislamiento, el material de fabricación y el ambiente donde operarán. Estos factores son determinantes para la seguridad, la durabilidad y la eficiencia de cualquier instalación eléctrica.

Terminales aislados y no aislados: Seguridad y protección

La presencia o ausencia de aislamiento es una característica crucial en los tipos de terminales eléctricos. Los terminales aislados cuentan con una capa protectora, generalmente de PVC o nailon, que cubre la parte metálica del terminal una vez crimpado el cable. Esta capa protege contra cortocircuitos, vibraciones y contactos accidentales, siendo ideales para cableado doméstico, marino y automotriz. Por otro lado, los terminales no aislados carecen de esta protección y están hechos de metal (cobre electrolítico o latón) en un diseño más compacto. Se utilizan en aplicaciones donde el aislamiento no es crítico, como dentro de armarios eléctricos o cajas de conexiones, donde el riesgo de contacto es bajo y el espacio es limitado. Es fundamental elegir el tipo de aislamiento adecuado para cada aplicación para garantizar la máxima seguridad, siguiendo la normativa europea.

Tipo de Terminal	Características	Aplicaciones Típicas
Aislados	Capa protectora de PVC/Nailon. Protección contra cortocircuitos y vibraciones.	Cableado doméstico, automotriz, marino, zonas accesibles.
No Aislados	Sin capa protectora. Compactos, totalmente metálicos.	Interior de armarios eléctricos, cajas de conexiones, control industrial donde el riesgo es bajo y el aislamiento secundario es provisto externamente.

Material y recubrimiento: Durabilidad y conductividad

La compatibilidad del material entre el terminal y el conductor es crítica para evitar la corrosión galvánica. Para cables de cobre se utilizan terminales de cobre estañado, mientras que para aluminio existen terminales específicos con compuesto antioxidante y mayor área de contacto. Algunos fabricantes ofrecen terminales bimetálicos para la transición entre materiales. En ambientes corrosivos, como la industria química o marina, se emplean terminales con baño de níquel o estaño-níquel que resisten mejor la degradación. El espesor del recubrimiento oscila entre 2.5 y 5 micras según el grado de protección requerido, garantizando una excelente conductividad y resistencia a la corrosión.

• Material base: Cobre electrolítico o latón para óptima conductividad.
• Recubrimiento: Estaño o níquel para mejorar la resistencia a la corrosión.
• Consideración clave: Exige cobre electrolítico estañado para ambientes agresivos y verifica el rango de temperatura de operación.

Selección según el ambiente y la normativa

La elección de los tipos de terminales eléctricos debe considerar el ambiente de la instalación. En ambientes de alta humedad, se recomienda aislamiento de nylon o polipropileno y el uso de grasa dieléctrica. Para aplicaciones exteriores, los terminales con aislamiento resistente a UV son esenciales, a menudo complementados con cajas estancas. En la industria química, los recubrimientos de níquel y un conducto resistente son fundamentales.

La integración de la selección de terminales con la normativa local es crucial. En España, las instalaciones deben seguir el Reglamento Electrotécnico de Baja Tensión (REBT) y sus Instrucciones Técnicas Complementarias (ITC), que establecen requisitos específicos para la seguridad y la calidad de las conexiones eléctricas. No solo se trata de la funcionalidad, sino de asegurar el cumplimiento normativo para evitar sanciones y garantizar la seguridad de las personas y bienes.

Calibres, colores y la importancia del crimpado correcto

La correcta identificación del calibre del cable y del terminal, junto con un crimpado profesional, son pasos fundamentales para asegurar la integridad de la conexión eléctrica. Un error en cualquiera de estos puntos puede llevar a fallos graves.

Identificación por color: Un estándar práctico

Para los tipos de terminales eléctricos preaislados, existe una codificación de color estándar que facilita la identificación del calibre del cable compatible. Esta estandarización, aunque no es una normativa universal estricta, es ampliamente reconocida y facilita la selección rápida y precisa durante la instalación.

Color	Sección aproximada (mm²)	Calibre AWG aproximado
Rojo	0,5 – 1,5 mm²	≈ 22 – 16 AWG
Azul	1,5 – 2,5 mm²	≈ 16 – 14 AWG
Amarillo	4 – 6 mm²	≈ 12 – 10 AWG

Comprueba siempre la tabla del fabricante para una correspondencia exacta, ya que pueden existir ligeras variaciones.

Herramienta de crimpado: La clave para una unión perfecta

La correcta instalación de los tipos de terminales eléctricos requiere de herramientas específicas que garanticen una conexión segura y profesional. La herramienta más indispensable es la crimpadora o prensadora, diseñada para aplicar la presión adecuada al terminal, deformando el metal alrededor del cable para crear una unión mecánica y eléctrica sólida. Usar una crimpadora manual de calidad o una crimpadora hidráulica para calibres mayores, asegura que la conexión no se afloje ni presente resistencia. También son fundamentales unas buenas pelacables para retirar el aislamiento del conductor sin dañar los hilos, y en algunos casos, un soldador de estaño para terminales que requieran soldadura adicional para mayor fiabilidad. Una instalación con herramientas adecuadas reduce el riesgo de fallos en un 90%, según expertos en seguridad eléctrica.

• Crimpadora: Indispensable para asegurar el terminal al cable, con matrices específicas para cada tipo de terminal y calibre.
• Pelacables: Para un pelado preciso sin dañar el conductor.
• Pasos clave: Pela sin cortar hilos; introduce a tope; crimpa una o dos mordidas según el barril. Realiza siempre una prueba de tirón mecánico para verificar la sujeción.

Criterios de selección y consejos prácticos avanzados

Elegir el tipo de terminal eléctrico adecuado es tan importante como la calidad de los cables o los componentes del sistema. Una buena elección asegura la eficiencia, la durabilidad y, sobre todo, la seguridad de la instalación. No te precipites en esta decisión, considera los siguientes puntos para hacer la mejor selección.

Factores críticos al elegir terminales eléctricos

Al seleccionar entre los diversos tipos de terminales eléctricos, debes evaluar varios factores para garantizar una conexión óptima. Primero, el tipo de cable (sólido, multifilar, calibre) y su sección transversal es primordial, ya que el terminal debe ajustarse perfectamente para evitar falsos contactos o sobrecalentamientos. Segundo, la corriente y el voltaje que circularán por la conexión, pues el terminal debe ser capaz de soportar la carga sin degradarse. Tercero, el entorno de aplicación: ¿será un lugar con vibraciones, humedad, altas temperaturas o exposición a agentes corrosivos? El material y el aislamiento del terminal jugarán un papel crucial. Finalmente, la facilidad de instalación y mantenimiento es importante; algunos diseños permiten conexiones más rápidas, mientras que otros ofrecen una mayor permanencia.

• Calibre y tipo de cable: Asegura un ajuste perfecto para evitar holguras o daños.
• Corriente y voltaje: El terminal debe soportar las especificaciones del circuito.
• Condiciones ambientales: Considera humedad, temperatura, vibración, corrosión.
• Espacio disponible: Algunos terminales son más compactos que otros.
• Frecuencia de conexión/desconexión: Elige entre permanentes o de liberación rápida.

Optimización para ambientes específicos y normativas locales

Para entornos con alta vibración, como en la maquinaria industrial o automoción, los terminales de anillo ofrecen la mayor seguridad mecánica. En contraste, para sistemas que requieren mantenimiento frecuente, los terminales de horquilla o Faston son más eficientes. En el contexto español, la adhesión a normativas como el REBT es innegociable. Esto implica no solo elegir terminales certificados CE, sino también considerar las especificaciones de aislamiento y materiales para cumplir con los requisitos de seguridad y rendimiento en cada aplicación específica. Por ejemplo, en exteriores, es indispensable el uso de terminales con aislamiento UV resistente y sellado hermético.

Preguntas frecuentes

¿Cuál es la diferencia principal entre un terminal eléctrico y un conector?

Un terminal eléctrico es el extremo de un conductor preparado para conectarse a un aparato o a otro cable. Un conector eléctrico, en cambio, es un dispositivo que sirve para unir dos o más cables o un cable a un elemento del circuito, y puede incluir terminales en su diseño. Los terminales se diferencian de los empalmes en que tienen un solo conductor de terminación y una conexión mecánica, mientras que los empalmes involucran dos o más conductores y ninguna conexión mecánica.

¿Son los terminales eléctricos universales para todos los calibres de cable?

No, los terminales eléctricos están diseñados para calibres de cable específicos. Es crucial seleccionar un terminal que coincida con el calibre del cable para asegurar una conexión eléctrica y mecánica correcta. Un terminal demasiado grande o pequeño puede provocar un contacto deficiente, sobrecalentamiento o incluso un cortocircuito. Generalmente, se identifican por códigos de color (rojo, azul, amarillo) que corresponden a rangos de calibre AWG o sección en mm².

¿Puedo reutilizar un terminal eléctrico una vez instalado?

En la mayoría de los casos, los terminales eléctricos, especialmente los que se crimpan, no están diseñados para ser reutilizados. La acción de crimpado deforma el metal para asegurar el cable, y al intentar retirarlo, el terminal se debilita o daña, comprometiendo la integridad de una futura conexión. Siempre es recomendable utilizar un terminal nuevo para cada conexión para garantizar la máxima fiabilidad y seguridad de la instalación.

¿Es necesario aislar todos los terminales eléctricos?

Si bien muchos terminales vienen preaislados, no todos los escenarios requieren aislamiento adicional. Los terminales no aislados son adecuados en entornos controlados, como dentro de un armario eléctrico, donde el riesgo de contacto accidental es mínimo y se cumplen las distancias de seguridad del REBT. Sin embargo, para la mayoría de las aplicaciones, especialmente en entornos residenciales, automotrices o industriales expuestos, los terminales aislados o la aplicación de aislamiento adicional (como termocontraíble) son cruciales para prevenir cortocircuitos y proteger contra descargas eléctricas.

¿Qué tipo de terminal debo usar para una puesta a tierra segura?

Para conexiones de puesta a tierra, los terminales de anillo (o tipo ojo) son altamente recomendables. Su diseño permite una fijación robusta a un tornillo o perno, garantizando una conexión segura y de baja resistencia que es esencial para una puesta a tierra efectiva. La estabilidad de estos terminales minimiza el riesgo de desconexión, lo cual es vital para la seguridad en caso de un fallo eléctrico, según lo estipula el Reglamento Electrotécnico de Baja Tensión.

¿Cuál es la vida útil esperada de un terminal eléctrico?

La vida útil de un terminal eléctrico depende de varios factores, incluyendo la calidad del material, la correcta instalación, las condiciones ambientales (temperatura, humedad, vibraciones) y la carga eléctrica a la que está sometido. Un terminal de alta calidad, bien instalado y en condiciones operativas adecuadas, puede durar décadas. Sin embargo, en entornos exigentes o con instalaciones deficientes, su vida útil puede reducirse significativamente, haciendo necesaria una revisión y reemplazo periódicos.

Conclusión

La selección adecuada de los tipos de terminales eléctricos impacta directamente en la seguridad, eficiencia y durabilidad de cualquier instalación eléctrica. Comprender las características específicas de cada tipo permite optimizar tanto el rendimiento como el coste total de la instalación. La inversión en herramientas de crimpado adecuadas y componentes de calidad se amortiza rápidamente mediante la reducción de fallos y el mantenimiento no planificado. Recuerda que cada aplicación tiene requisitos específicos: permanencia, vibración, corriente y ambiente condicionan la elección ideal. Cuando dudes entre opciones, consulta siempre las especificaciones técnicas del fabricante y prioriza componentes certificados según normativas locales como el REBT.
